Podlahové vytápění je dnes standardem moderních staveb. Přináší komfort, rovnoměrné rozložení teploty a při správném návrhu i energetickou úsporu. V rozpočtech se k němu ale často přistupuje zjednodušeně a každá chybka pak stojí zbytečné peníze navíc.
Podlahové topení totiž není jedna položka. Je to systém složený z konstrukčních vrstev, technologií a regulačních prvků, které na sebe navazují. Pokud některou část podceníte, projeví se to při realizaci i v provozu.
Správný návrh začíná výpočtem
Základem je výpočet tepelných ztrát jednotlivých místností podle platných norem. Každý objekt má jinou potřebu výkonu a každá místnost jiné podmínky.
Bez správného návrhu může systém:
- nedotápět,
- přetápět,
- zvyšovat provozní náklady,
- vykazovat nerovnoměrnou funkci.
Tyto chyby už při realizaci zpravidla nelze jednoduše odstranit.
Základní typy podlahového vytápění
V praxi se setkáváme zejména se dvěma variantami:
Teplovodní systém
Nejpoužívanější řešení napojené na tepelné čerpadlo, plynový kotel nebo jiný zdroj tepla.
Elektrické podlahové vytápění
Topné rohože nebo kabely, často používané v koupelnách nebo na menších plochách.
Rozdíl není pouze v technologii, ale také ve skladbě konstrukce, rozsahu materiálu a způsobu regulace.
Co by měl rozpočet obsahovat?
Podlahové vytápění se skládá z několika navazujících částí. Pro správné ocenění je nutné zahrnout celý systém.
1. Tepelná izolace
Například polystyrenové desky pod potrubím. Zabraňují úniku tepla směrem dolů a zvyšují účinnost systému.
2. Okrajová dilatační páska
Kompenzuje objemové změny potěru a zabraňuje jeho poškození.
3. Systémová deska / způsob uložení potrubí
Zajišťuje správnou rozteč a fixaci potrubí dle kladečského plánu.
4. Topné trubky
Například PE-X, PE-RT nebo vícevrstvé AluPEX. Součástí musí být i tlaková zkouška potrubí.
5. Rozdělovač a sběrač
Fyzicky se jedná o dvojici lišt: přívodní (rozdělovač) a zpětnou (sběrač). Umožňuje regulaci průtoku a teploty v jednotlivých okruzích. Obsahuje uzávěry, odvzdušnění, regulační prvky a další příslušenství.
6. Regulace
- prostorové termostaty
- servopohony
- řídicí jednotka
- kabeláž
- nastavení průtoků (HZS)
- topná zkouška (HZS)
Regulace zásadně ovlivňuje komfort i provozní náklady.
7. Skladba podlahy nad topením
- cementový potěr
- penetrace
- nášlapná vrstva (dlažba, vinyl, laminát apod.)
Každá nášlapná vrstva má jiný tepelný odpor, který přímo ovlivňuje výsledný výkon systému.
Napojení na zdroj tepla a hydraulika
Podlahové vytápění je vždy součástí širšího technického řešení objektu. Rozpočet musí zohlednit také:
- zdroj tepla (tepelné čerpadlo, kotel, elektrokotel apod.),
- akumulační nádrž,
- směšovací ventily,
- oběhové čerpadlo,
- teplotní čidla,
- expanzní nádoby.
Bez správně navržené hydrauliky nebude systém fungovat optimálně, bez ohledu na kvalitu samotné instalace.
Podlahové topení jako celek
Podlahové vytápění může být dlouhodobě efektivním a úsporným řešením. Předpokladem je však správný návrh, výpočet a komplexní ocenění.
V rozpočtu je nutné uvažovat celý systém. Od izolace přes potrubí a regulaci až po napojení na zdroj tepla. Jednotlivé části nelze posuzovat odděleně.
Ukázková skladba v knihovně
Pro usnadnění práce jsme připravili ukázkovou skladbu podlahového vytápění přímo ve stavební knihovně. Můžete si ji otevřít, projít strukturu položek a využít ji jako základ pro svůj projekt.
Ušetříte čas při sestavování rozpočtu a získáte jistotu správné struktury.
Podívat se na skladbu v knihovně

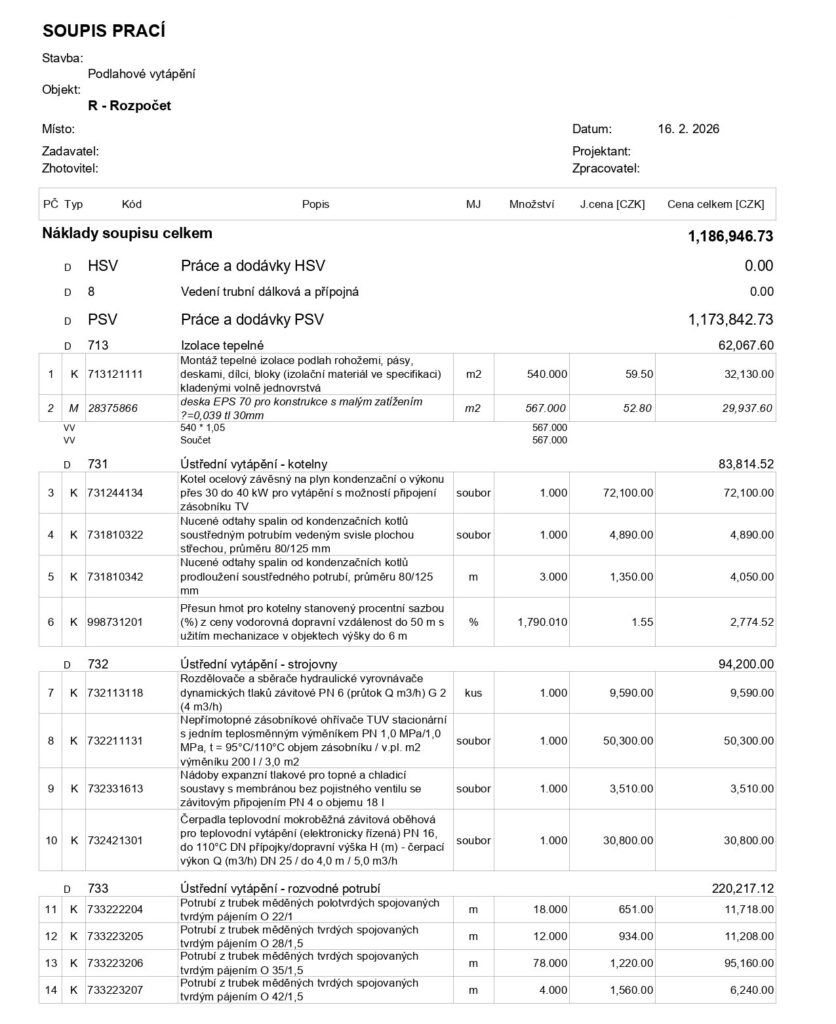

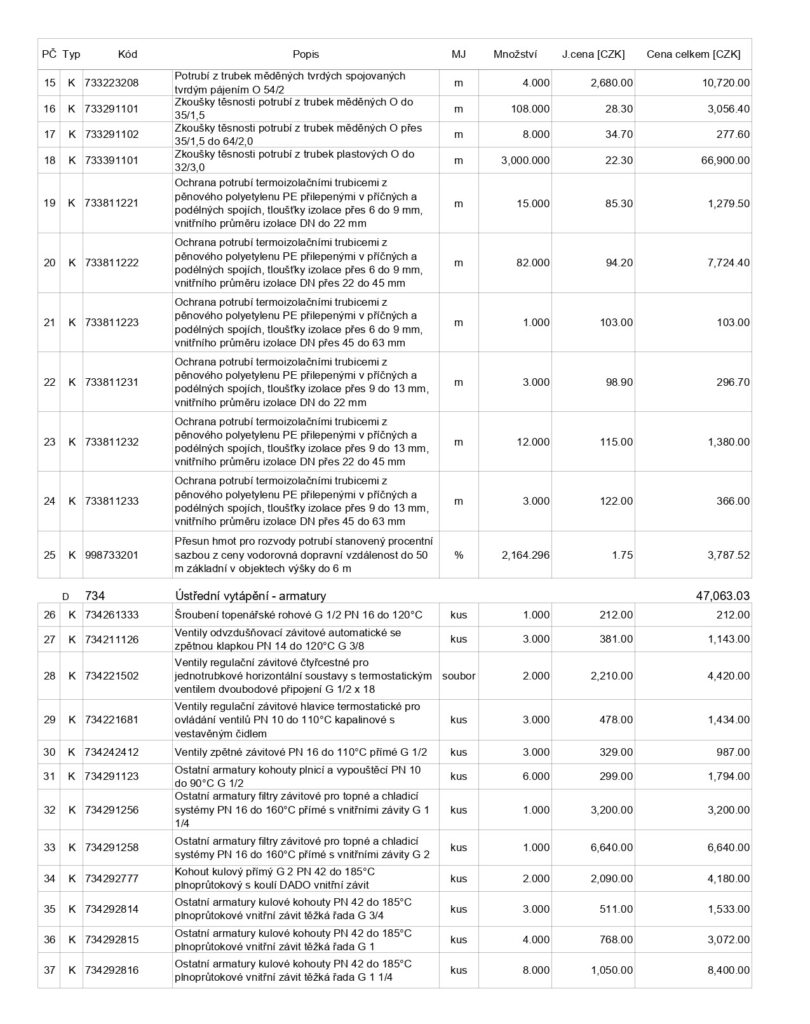

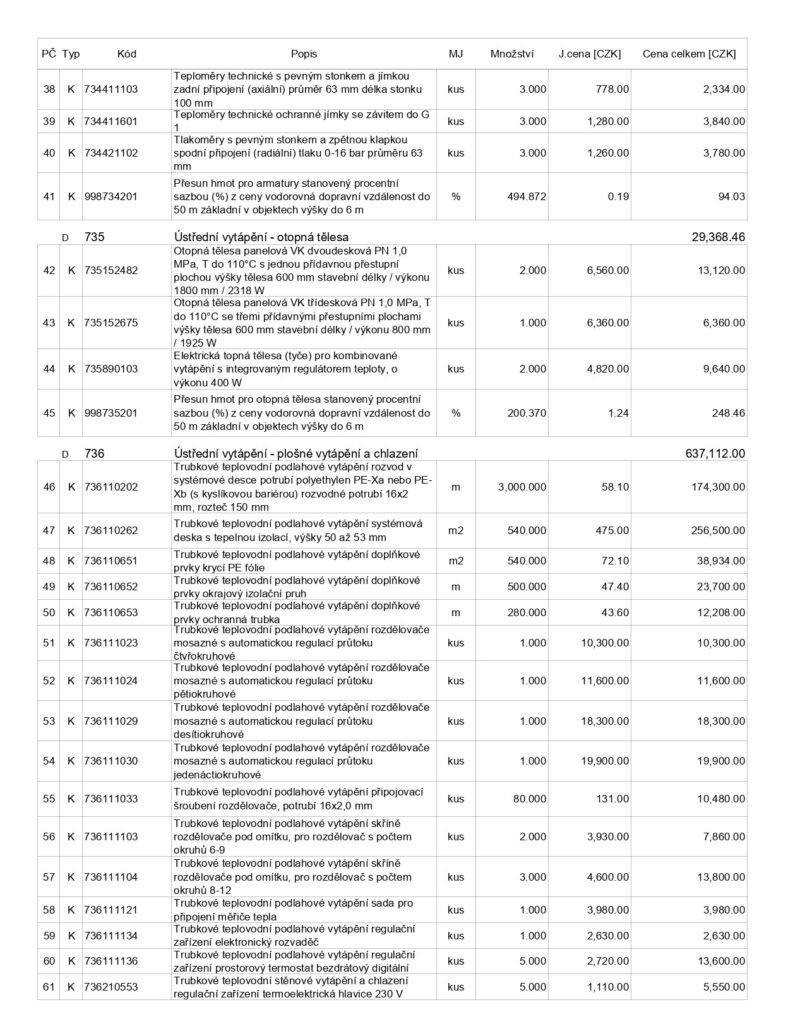

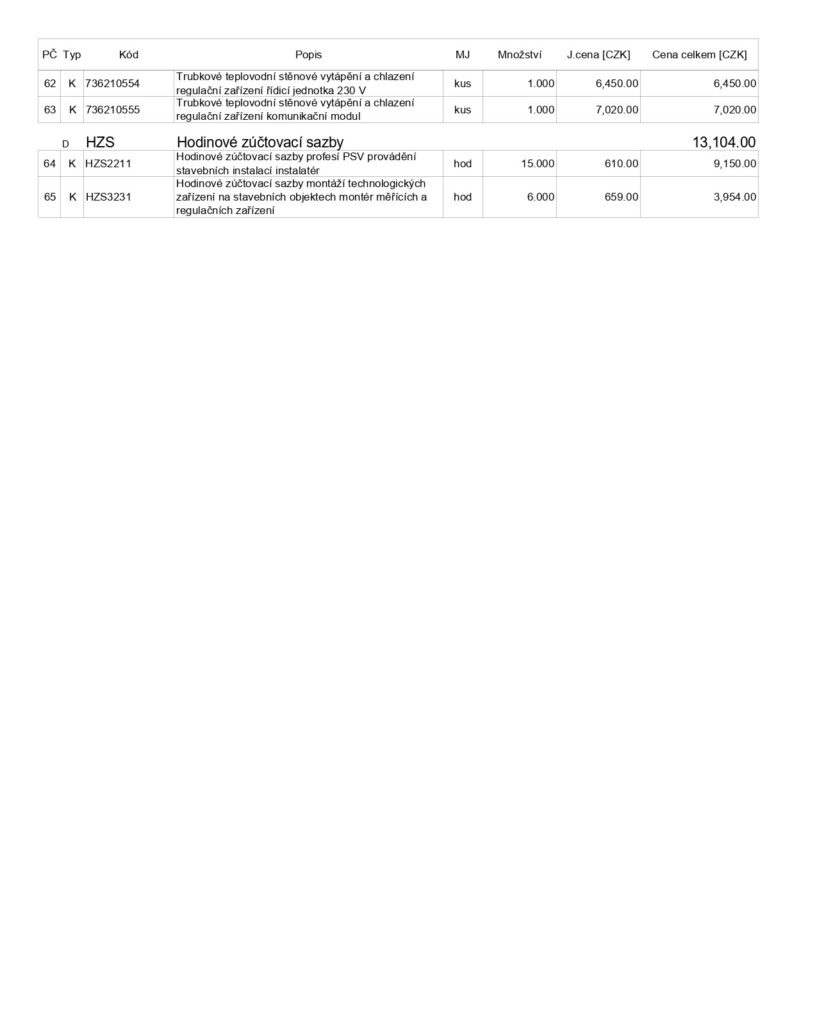

Náhled rozpočtu
Narazili jste při rozpočtování na něco, čím si nejste jistí? Dejte nám vědět – možná právě váš tip bude tématem příštího rozpočtářského dílu.
